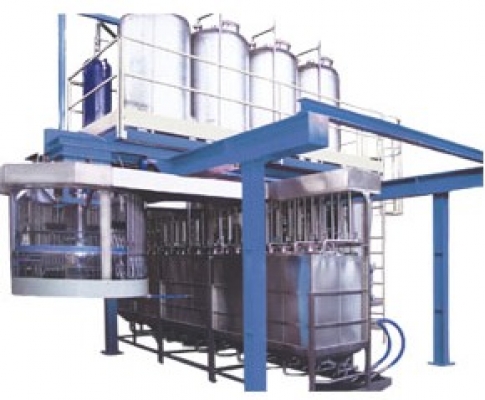

Hệ thống cấp liệu nguyên liệu dạng lỏng tự động.

PD0406.03 : Hệ thống cấp liệu nguyên liệu dạng lỏng tự động.

Thông số chính :

Thiết kế - Chế tạo thiết bị hệ thống pha trộn định lượng, Dây chuyền công nghệ sử dụng trong các lĩnh vực : Hóa chất, Dược phẩm, chế biến, xử lý nước, môi trường, dầu khí ...
Ứng dụng trong Công nghiệp sản xuất : Sơn, Mực, Hóa chất, Chế biến thực phẩm, Rượu, Bia,..

Hãng cung cấp : SOLUTION

Model : SSF4217

Catalog

Video

Giới thiệu tóm tắt hệ thống, thiết bị cấp liệu dạng lỏng tự động.

Hệ thống cấp liệu tự động được thiết kế theo dõi liên tục quá trình định lượng. Nó được áp dụng rộng rãi trong ngành công nghiệp như: Hóa chất, Sơn, Rượu - Bia - Nước giải khát, Vải sợi, Chế biến thực phẩm, Hóa dầu, ..

    Các đặc tính của hệ thống cấp liệu công nghiệp.

1. Điều kiện làm việc ẩm ướt
2. Tỷ lệ của từng thành phần vật liệu là khác nhau
3. Yêu cầu cao về tốc độ và độ chính xác của chức năng cấp liệu
4. Công thức pha trộn thường được điều chỉnh tùy vào nhu cầu

     Hệ thống cấp liệu tự động với khả năng giám sát tự động hóa cao loại trừ được một số nhược điểm của hệ thống cấp liệu thủ công như : độ chính xác, thiếu ổn định về chát lượng và chức năng quản lý, thống kê. Hệ thống này kết nối với mạng thông tin quản lý của nhà máy. Dữ liệu được truyền tức thời đáp ứng việc sao lưu, phân tích, thống kê trong cơ sở dữ liệu và in ấn các báo cáo.

    Để tối ưu hóa năng suất, đây là một phương pháp hiệu quả nhất bao gồm việc cải tiến công nghệ và độ chính xác của quá trình.


Nước giải khát	Hóa dầu

Sản xuất mực in	Sản xuất mỹ phẩm - nước hoa

Sản xuất sơn	Dệt may - Pha chế thuốc nhuộm

Các nguyên tắc thiết kế của hệ thống cấp liệu tự động

1.Độ tin cậy cao
2.Đo lường và điều khiển chính xác đảm để đảm bảo chất lượng sản phẩm
3.Vận hành dễ dàng, màn hình điều khiển hiển thị dễ hiểu,

4.Sự lựa chọn tối ưu khi thực hiện các quá trình đa nhiệm
5.Có khả năng kết nối dữ liệu quan mạng LAN
6.Chức năng dừng khẩn cấp và vận hành bằng tay được cài đặt phù hợp và an toàn
7.Sự tương thích cao giữa phần mềm và phần cứng tạo ra các hệ thống linh hoạt, đáp ứng đa dạng nhu cầu khác nhau của khách hàng

Hệ thống cấp liệu tự động được chia thành các phần sau đây

Phần cấp liệu
Phần cấp liệu có chức năng cấp và bổ xung nguyên liệu từ thùng chứa đến các thiết bị đo, Các máy móc, thiết bị cấp liệu được lựa chọn phụ thuộc vào các loại nguyên liệu khác nhau, một số dạng thiết bị cấp liệu như : Bộ cấp liệu dạng rung điện từ, Trục vít, Valve điện từ, các loại bơm khác nhau,...

Phần Cân định lượng
Nguyên liệu được định lượng bằng cách cân. Hệ thống cân bao gồm các bộ phận cơ bản : Cảm biến (Loadcell), hộp đấu nối tín hiệu, màn hình đo và chỉ thị, bên cạnh đó được cài đặt các chức năng chỉnh chuẩn và chỉnh 0 giá trị đo.

Thiết bị xả nguyên liệu
Một số dạng phổ biến là : Cơ cấu lưỡi xả đóng mở bằng van điện từ, Valve điện từ hai hoặc nhiều ngả, trục vít, một số loại bơm. Mọi thiết bị phải được thiết kế và lựa chọn theo các điều kiện quy trình kỹ thuật và đặc tính kỹ thuật của nguyên liệu.

Hệ thống điều khiển
Hệ thống điều khiển tự động hóa quá trình cấp liệu tự động có một số dạng phổ biến ; PLC, SCADA, PC-Based Control, DCS được tích hợp bởi một số hãng nổi tiếng như Rockwell Automation, Siemens, ABB, Mitsubishi, Omron, Endress + Hauser...đáp ứng việc điều khiển, đo lường ổn định, chính xác, khả năng truyền thông, cập nhật, lưu trữ, phân tích dữ liệu., in ấn báo cáo.

1. Khóa chuyển chế độ điều khiển tự động - bằng tay:
Chế độ điều kiện tự động: không chịu sự tác động của người vận hành, quá trình thực hiện được cài đặt sẵn trong chương trình điều khiển và lưu trong các bộ điều khiển

Chế độ điều khiển bằng tay : Người vận hành kiểm soát các quá trình làm việc, đóng ngắt của các cơ cấu, thiết bị chấp hành như Valve, động cơ,...

2. Thông số cài đặt và hiển thị :
Một số thông số thường dùng đó là : thời gian, tốc độ, trọng lượng, mức, nhiệt độ và áp suất

3. Màn hình giao diện người - máy (HMI) :
    Hiển thị trạng thái hoạt động, các thông số quá trình hoạt động, chức năng cảm ứng cho phép truy cập dễ dàng vào các đối tượng cũng như điều khiển các đối tượng

4. Các thông số kỹ thuật của máy :
    Lưu trữ các thông số của dây chuyền thiết bị nhằm phục vụ cho việc vận hành hiệu quả, bảo hành, bảo trì, khắc phục sự cố kỹ thuật như : Thời gian làm việc, các tín hiệu cảnh báo,..

5. Hiển thị sự cố :
    Cho phép người vận hành sửa chữa nắm bắt nhanh chóng tình trạng thiết bị để có phương án giải quyết kịp thời

Với sự tiến bộ nhanh chóng của tự động hóa trong ngành công nghiệp toàn cầu giải pháp hệ thống cấp liệu tự động ngày càng trở nên đa dạng, hợp lý và hiệu quả đáp ứng tất cả các yêu cầu đặt ra

Là nhà Chế tạo thiết bị công nghiệp và Tích hợp hệ thống Tự động hóa đo lường - điều khiển, CTCP Giải pháp Công nghiệp INDUSTRY SOLUTION Co. luôn luôn Nghiên cứu và Phát triển các Giải pháp Công nghiệp, chế tạo các thiết bị dựa trên các yếu tố : Công nghệ tiên tiến - Hàm lượng tự động hóa cao - Cơ khí chính xác - Phụ kiện nhập của các hãng nổi tiếng - Đáp ứng các tiêu chuẩn, kiểu dáng công nghiệp phù hợp các nhu cầu thực tế của thị trường trong nước, cạnh tranh với thiết bị nhập ngoại.

Với tiêu chí tạo ra các dây chuyền thiết bị đáp ứng được các tiêu chuẩn khắt khe của công nghiệp như độ ổn định, chính xác, khả năng truyền tin linh hoạt, lưu trữ và xử lý thông tin nhanh chóng. SOLUTION ưu tiên lựa chọn và tư vấn cho khách hàng sử dụng các Giải pháp chuẩn, thiết bị điều khiển và thiết bị chấp hành của các hãng như Rockwell Automation, Allen Bradley, ABB, Omron, Mitsubishi Siemens, Ebara, Schneider, Yokogawa, Endress + Hauser, Schneider, National Instrument, Advantech... Đây là các hãng mà SOLUTION đã tin cậy, sử dụng sản phẩm cho hầu hết các dự án trong nhiều năm qua.

Thông tin đầy đủ xin vui lòng Click "Thông tin chi tiết" hoặc "link" trên đây để Download file, chuyển đến website nhà cung cấp hoặc liên hệ với SOLUTION :info@thietbicongnghiep.vn ; Tel : 04 3 665 8985 để được tư vấn cụ thể. Xin cảm ơn Quý khách hàng!
